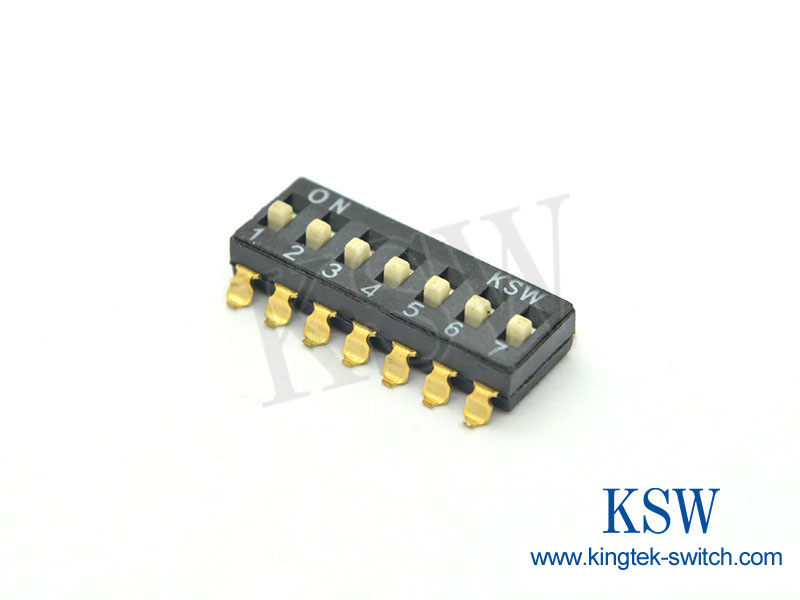

拨码开关每一个键对应的背面上下各有两个引脚，拨至ON一侧，这下面两个引脚接通；反之则断开。这四个键是独立的，相互没有关联。此类元件多用于二进制编码。拨码开关也叫DIP开关，拨动开关，超频开关，地址开关，拨拉开关，数码开关，指拨开关是一款用来操作控制的地址开关，采用的是0/1的二进制编码原理。

首先必须说明，拨码开关是不能直接控制步进电机的，要步进驱动器，而要用拨码开关控制驱动器带动步进电机好象不可能 其实拨码开关的原理就象电阻的并联，数码8421依次对应1/8，1/4，1/2，1 的阻值，你拆开看看就清楚了，或者用万用表也可以测量出来

二进制拨码开关的算法是怎么样的

第一位数是2的0次方第二位数是2的1次方第三位数是2的2次方……以此类推第八位数是2的7次方第九位数是2的8次方如果你要设置地址码50，拨2+5+6（4+16+32）至ON端。
